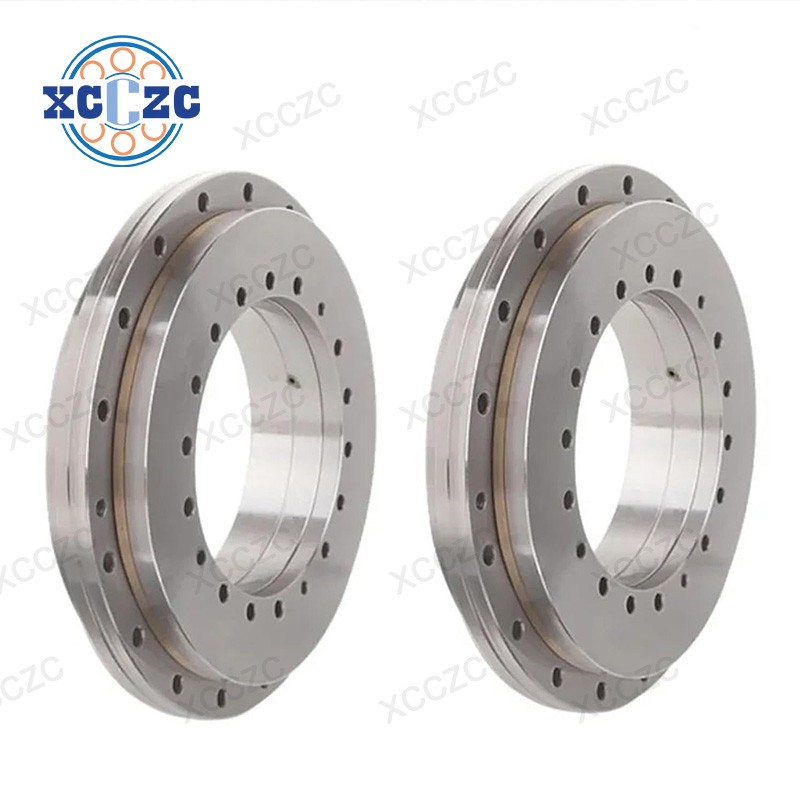

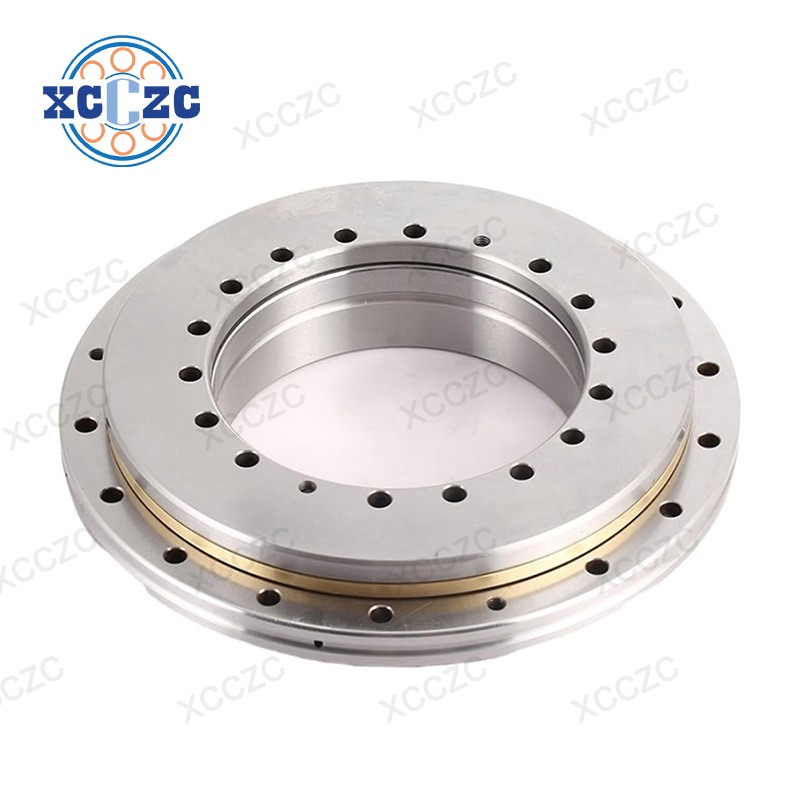

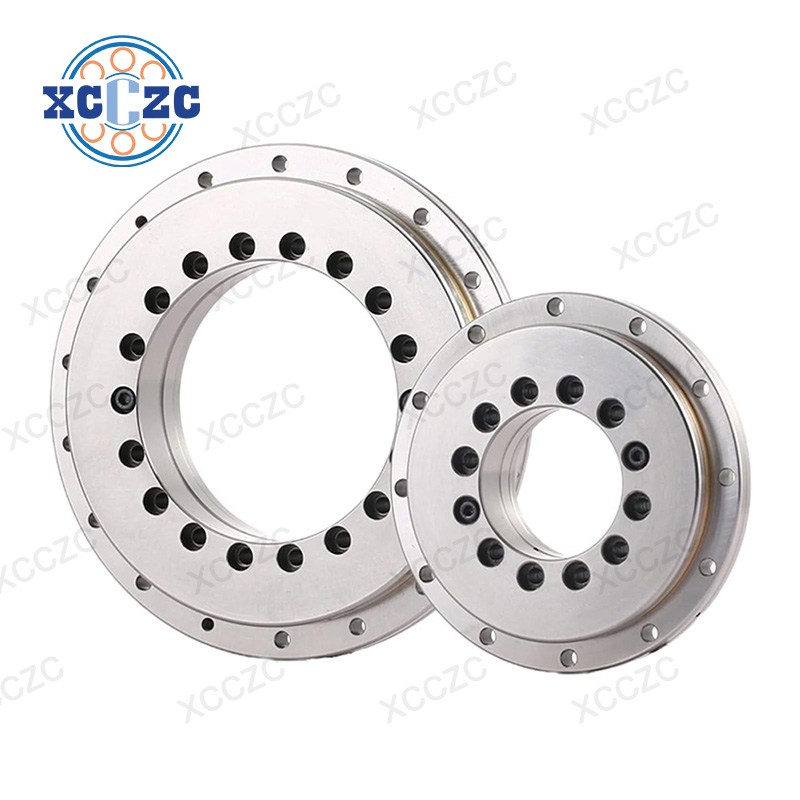

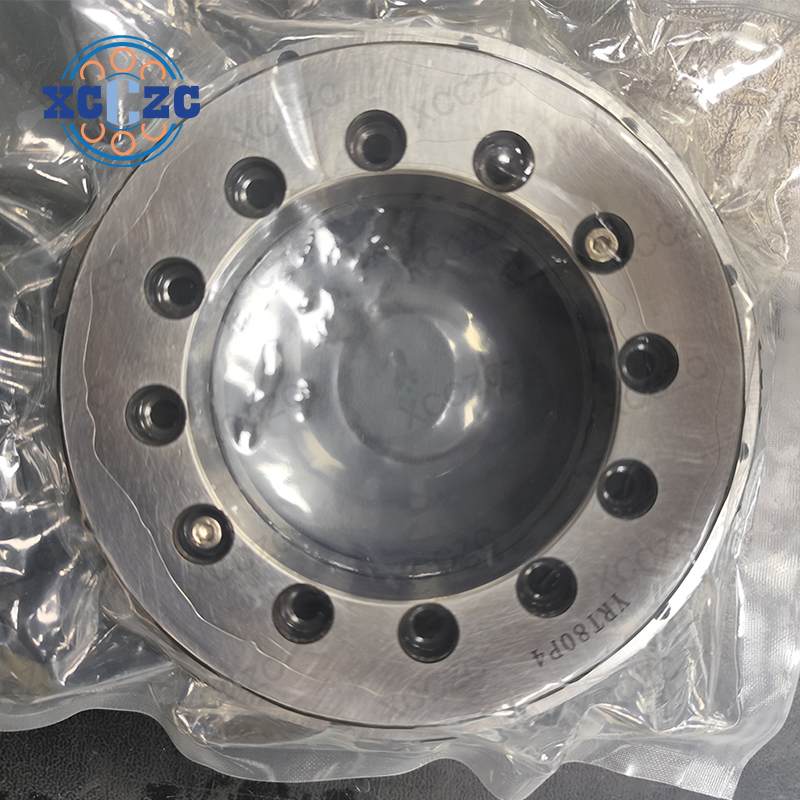

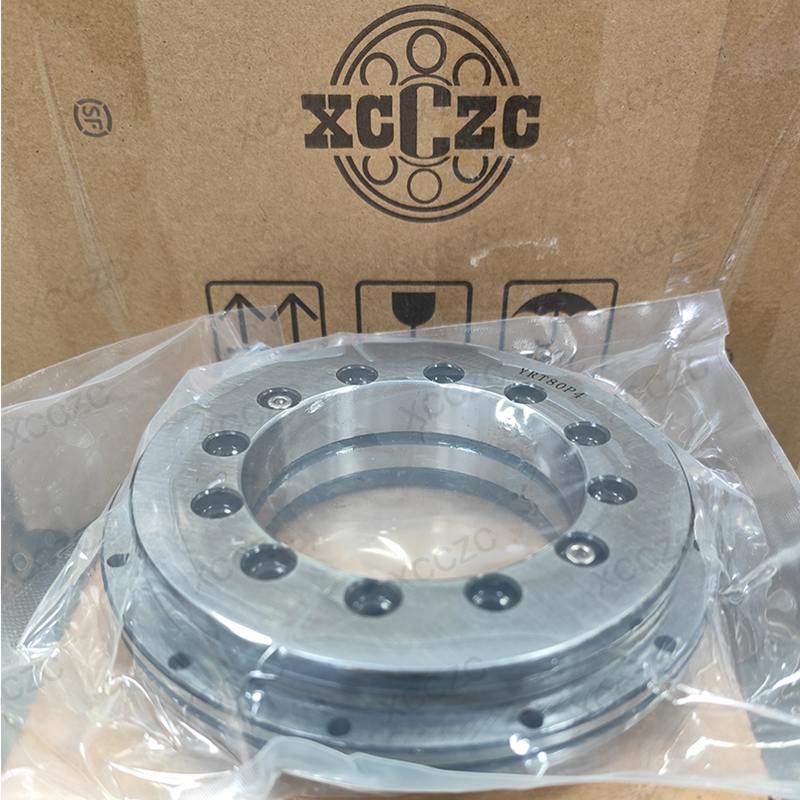

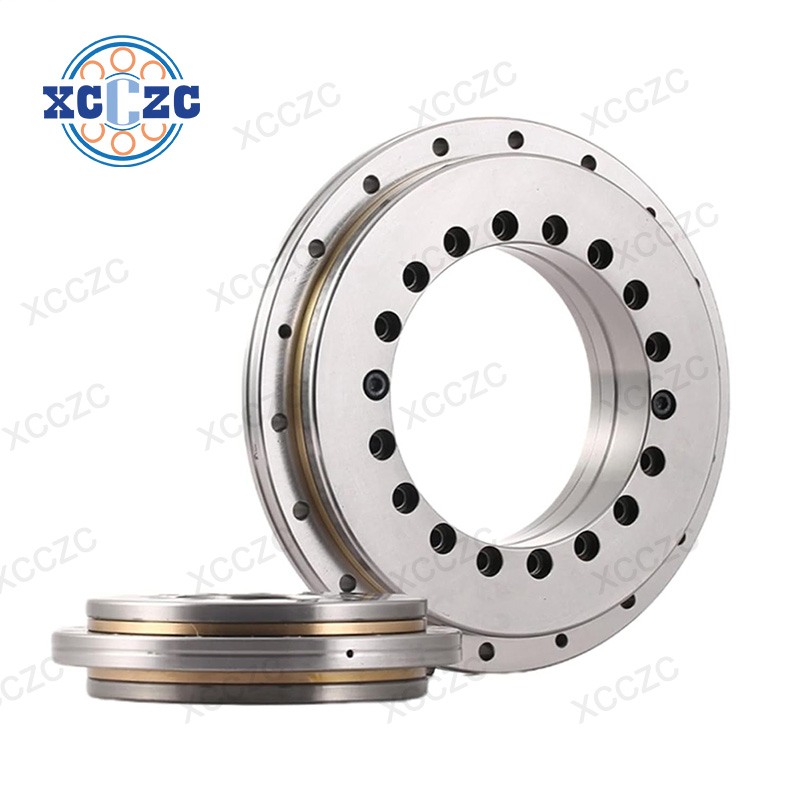

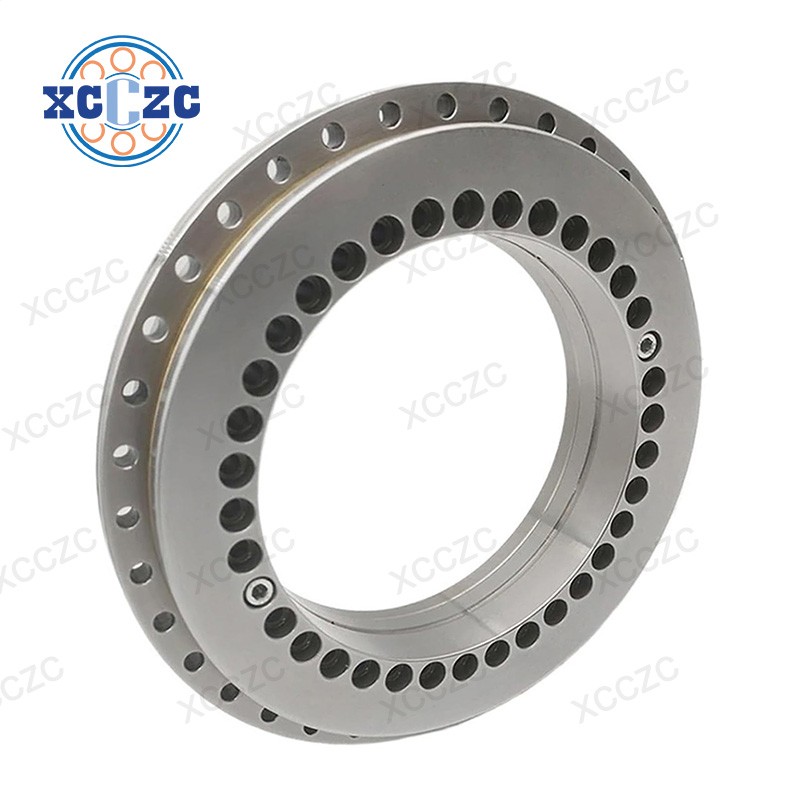

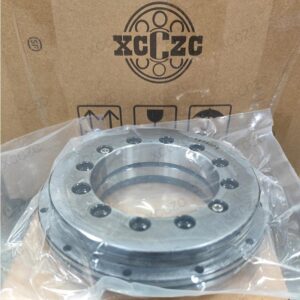

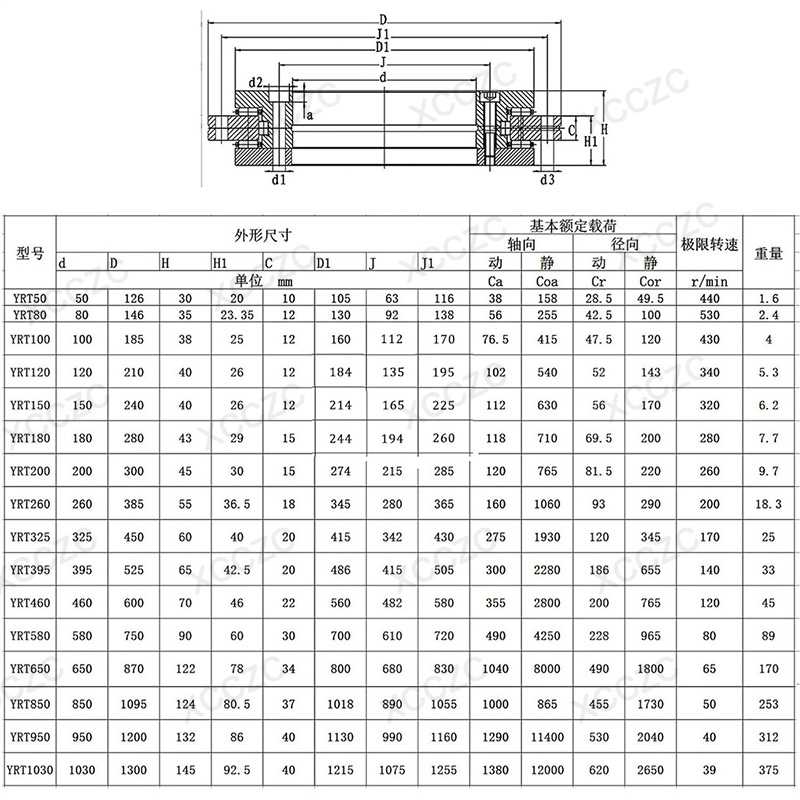

Soporte giratorio de precisión para mesa giratoria, serie YRT50 YRT80 YRT100 P4 YRT

¿Qué hace que los rodamientos YRT sean únicos??

Rodamientos estándar (surco profundo, contacto angular) no puede manejar simultáneamente grandes cargas axiales, cargas radiales, y momentos de vuelco con alta rigidez. La serie YRT resuelve esto con un diseño de rodillos de tres hileras:

Dos filas de rodillos axiales (uno para carga axial hacia arriba, uno para carga axial descendente)

Una fila de rodillos radiales (centrado, para carga radial)

Características clave:

• Precisión rotacional ultraalta：Los rodamientos YRT se fabrican según ISO P4 (o P2) grados de precisión. El descentramiento axial/radial típico es ≤ 0,003 mm (3µm) para clase estándar, y ≤ 0,0015 mm (1.5µm) para clase de alta precisión. Esto garantiza una concentricidad y repetibilidad excepcionales para una indexación rotativa de precisión..

• Excelente rigidez bajo cargas combinadas：La disposición de rodillos precargados elimina el espacio interno., lo que resulta en una deformación elástica mínima bajo carga. Esta alta rigidez es fundamental para máquinas herramienta donde las fuerzas de corte deben absorberse sin perder precisión posicional.. A diferencia de los rodamientos de rodillos cruzados, El diseño de tres filas del YRT ofrece una rigidez axial aún mayor.

• Alta capacidad de carga：Debido a que las cargas axiales se dividen en dos filas de rodillos separadas y las cargas radiales se manejan mediante una fila radial dedicada, Los rodamientos YRT pueden soportar cargas axiales muy elevadas (hasta cientos de kN) y cargas radiales sustanciales simultáneamente, todo mientras se mantiene la precisión.

• Montaje simplificado： Cada rodamiento YRT tiene orificios pasantes espaciados con precisión tanto en el aro interior como en el exterior.. Puede atornillar directamente el rodamiento a la placa base y a la mesa giratoria de su máquina sin diseñar geometrías de carcasa complejas.. Esto reduce los costes de mecanizado y los errores de montaje..

• Baja fricción & Rotación suave：A pesar de la precarga, La geometría del rodillo y las pistas de rodadura rectificadas con precisión garantizan un par de arranque y funcionamiento bajo.. Esto es esencial para mesas giratorias servoaccionadas que requieren un movimiento suave a velocidades muy bajas. (motores de torsión de accionamiento directo).
• Larga vida útil en entornos exigentes：Hecho de acero para cojinetes completamente templado o acero cementado (para tamaños más grandes), Los rodamientos YRT resisten el desgaste y la fatiga. Correctamente instalado y lubricado, Pueden funcionar durante decenas de miles de horas incluso bajo ciclos intensos de corte o indexación..

Aplicaciones
La serie YRT es la primera opción para cualquier aplicación rotativa que requiera alta precisión, alta rigidez, y diseño compacto:

• Mesas giratorias CNC – La aplicación más común. Los rodamientos YRT soportan directamente la mesa., Proporciona juego cero y alta rigidez para operaciones de fresado y rectificado..
• Cabezales de fresado de alta velocidad & Cabezas angulares – Para un posicionamiento angular preciso.
• Medición & Equipo de prueba – MMC (máquinas de medición de coordenadas), probadores de engranajes, Plataformas giratorias de inspección óptica, donde la precisión submicrónica es obligatoria.
• Dispositivos de imágenes médicas – Pórticos para escáner CT, mesas de radioterapia – requieren suave, tranquilo, y rotación precisa.
• Robótica – Articulaciones de robots industriales de servicio pesado. (6-brazos del eje) y bases de robots colaborativos.
• Radar & Sistemas de posicionamiento de antenas – Radar meteorológico, Antenas de comunicación por satélite: necesitan alta rigidez de momento y opciones resistentes a la intemperie..
• Accesorios de montaje aeroespacial – Mesas de indexación para taladrar/remachar componentes de aeronaves.
• Rotores de motor de torsión de accionamiento directo – Los rodamientos YRT a menudo se integran directamente en los rotores del motor de torsión para lograr una rigidez ultrarrígida., etapas rotativas sin juego.
